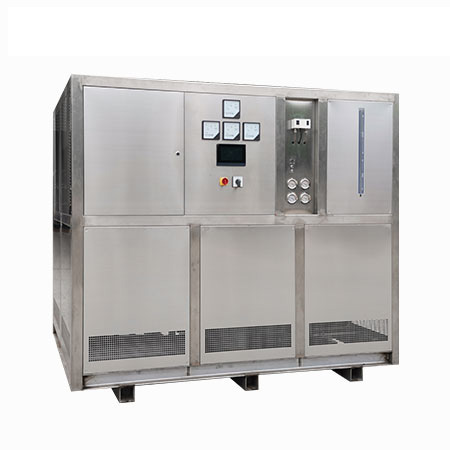

TCU温控系统

产品型号: TCU温控系统,制药TCU控温系统,反应釜TCU温控装置,TCU制冷加热温控系统,防爆TCU温控机组
电源选择:3相 380V 50HZ(其他电压可另行设计)
温度范围:零下80°C~高温400°C 低温可定制
传热媒介:硅油、乙二醇、水、导热油
控温精度:PID±0.1℃
出力选择:接触器/固态继电器/可控硅

咨询热线 189-1497-6929

在线咨询

产品介绍 技术参数

迈浦特专业生产TCU温控系统,制药TCU控温系统,反应釜TCU温控装置,TCU制冷加热温控系统,防爆TCU温控机组。各位需要根据所应用工艺温度的要求不同来选择。油温最低温度零下80度,油温最高温度400度,水温最高200度。
主要应用与化工,新能源,制药,食品,包装,测试,航天航空,科研等领域,控温对象为模具,辊筒,反应釜,搅拌罐,平板等,应用广泛。
咨询热线:18914976929  (24H服务)
手机浏览直接点击上面号码咨询


品概述:


采用现有的热能(如蒸汽、冷却水及超低温液体——即“初级系统”)基础设施集成到用来控制工艺设备温度的单流体系统或二级回路中。这就完成了只有一种热传导液体流入到反应容器的夹套中(而不是直接通入蒸汽、冷却水或超低温液体)。通过运算控制整个反应过程温度。

度过程控制原理(控制反应釜物料温度):



1、改变控制设定值的方法,能够尽快的响应过程中的系统滞后,得到较小的系统过冲。控制由两组PID(每组PID是可变的)控制回路构成,这两组控制回路称为:主回路和从回路,主回路的控制输出作为从回路的设定值。系统采用带有前馈PV ,主控回路的PID运行结果的输出与前馈PV信号复合后作为从控制回路的设定值,通过这样对温度变化梯度控制,保证系统控温精度。(一般抗滞后串级控制)

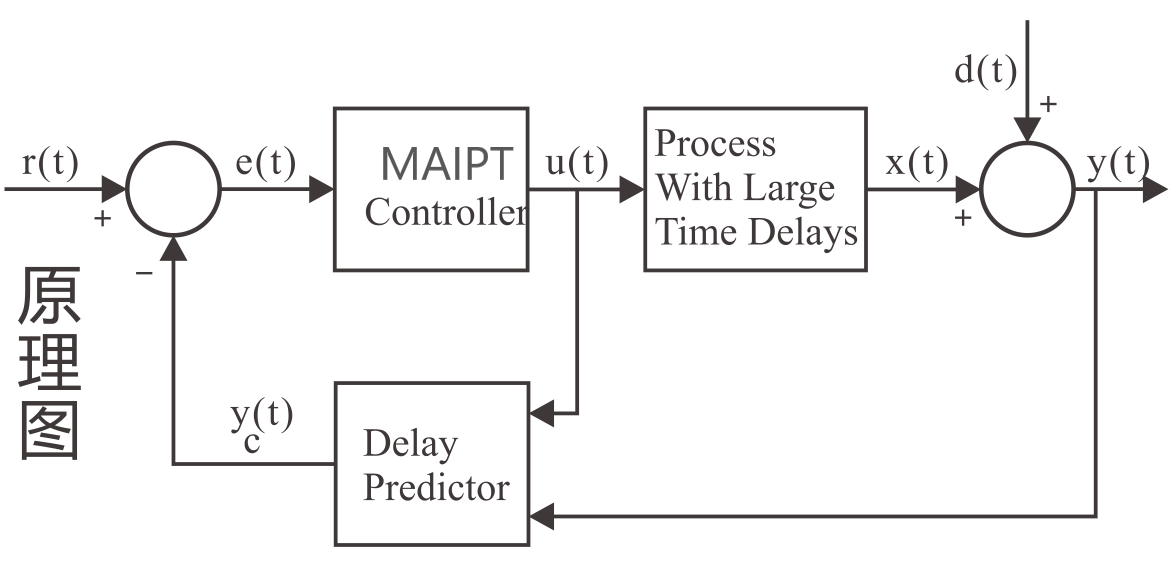

2、专门设计的滞后预估器(无模型自建树算法)产生一个代替过程变量y(t)的动态信号yc(t)来作为反馈信号。对控制器产生一个e(t)信号,使控制器预判控制作用没有大的滞后,这样控制器总是能够产生一个合适的控制信号。也就是说,即使存在大滞后,这个动态信号yc(t)也能保持反馈回路正常工作.而用一般PID来控制具有显著时间滞后的过程,则控制器输出在滞后时间内由于得不到合适的反馈信号保持增长,从而导致系统响应超调大甚至使系统失控。
3、通过三点采样(物料温度点、温控系统出口温度、温控系统进口温度),通过我们公司自创无模型自建树算法和一般抗滞后串级算法相结合。



型号ZLF-35N
ZLF-35NS
ZLF-35NH
ZLF-35NSH
ZLF-50N
ZLF-50NS
ZLF-50NH
ZLF-50NSH
ZLF-80N
ZLF-80NS
ZLF-80NH
ZLF-80NSH
ZLF-125N
ZLF-125NS
ZLF-125NH
ZLF-125NSH
ZLF-200N
ZLF-200NS
ZLF-200NH
ZLF-200NSH
设备介质温度范围-45~250度 (根据需方提供冷源热源决定最大温度值)
-40~135度(采用乙二醇水配方溶液可运行最宽温度范围)
ZLF-N采用主冷源/或主热源通过比例调节系统流量,控制进入反应釜夹套的热量,同时还有一组用于加热或冷却的换热器控制升温或降温
ZLF-NS具备ZLF- N功能之外,增加一组换热器用于高温降温功能
ZLF-NH具备ZLF- N功能之外,增加电辅助加热功能
ZLF-NSH具备ZLF- N功能之外,增加一组换热器用于高温降温功能和电辅助加热功能
换热器面积3.5㎡5㎡8㎡12.5㎡20㎡
电加热功能 H25kW35kW50kW65kW80kW
 后缀有H型号带电加热功能
控制模式前馈PID,模糊自建树算法,PLC控制器
通信MODBUS RTU协议 RS485 接口,可选配 以太网接口/R232接口
温度控制选择反应物料温度控制
温度反馈设备导热介质出口温度、进口温度、反应器物料温度(外接温度传感器)三点温度
温度反馈:默认PT100
物料温度反馈物料温度反馈:PT100或4~20mA或通信给定
温度反馈:默认PT100
物料温度精度±1℃±1℃±1℃±2℃±2℃
循环泵150L/min 2.5BAR200L/min 2.5BAR400L/min 2.5BAR500L/min 2.5BAR750L/min 2.5BAR
输入、显示7寸彩色触摸屏显示与触摸键输入,温度曲线显示
安全保护具有自我诊断功能,过载继电器、热保护装置、低液位保护、传感器故障保护等多种安全保障功能
执行阀件气动比例调节阀 控制信号 4~20mA
管路材质SUS304
接口尺寸DN40DN40DN-50DN-65DN-80
外型尺寸 cm100*95*175125*100*200150*125*205205*145*205205*145*205
外型尺寸EX cm100*120*175125*125*200150*150*205205*145*205205*145*205
电源AC380V 50HZ2.3kW3.5kW4.5kW8kW10.5kW
后缀H电源AC380V 50HZ27.3kW38.5kW54.5kW73kW90.5kW
外壳材质SUS 304SUS 304SUS 304SUS 304SUS304
